Changement du support d' Agnus :

Qui est concerné ?
Tous les possesseurs d'un A500, A2000 ou A3000 ! Ce problème peut survenir d'un jour ou lendemain et se caractérise par un problème de fonctionnement de l'Amiga (généralement un écran vert).

Pourquoi le support se fissure t il ?
Il y a plusieurs facteurs qui entrent en jeu comme l'age du support, la qualité de fabrication, la température...

Un conseil ?
Puisqu'il faut démonter tout l'Amiga pour changer le support, autant en profiter pour lui faire un bon coup de nettoyage (bombe à air, bombe contact...)

Avertissements !

Les manipulations qui vont suivre sont sous votre entière responsabilité ! Il existe des professionnels qui peuvent faire ce travail si vous n'êtes pas sûr de vous.



Désignations / Références	Qté	Prix (euros)	Photo
Support PLCC 84 broches (référence Radiospare 7455860)	1	5.07
Extracteur CI ou pince fine	1
Pince coupante et/ou tenaille	1
Fer à souder à température réglable	1
TOTAL	1	5.07

Ouvrir l'Amiga et sortir la carte mère.

Retirer Agnus de son support via un extracteur, ou à défaut, en faisant pression uniformément dans les 2 trous sous la carte mère.

Casser le support Agnus dans les 4 coins (mieux vaut casser entièrement le support plutôt que d'essayer de le retirer et risquer d'abîmer la carte mère)

Casser à la pince coupante le support plastique jusqu'aux contacts

A la tenaille, finir de casser le plastique tout en coupant les contacts

Il ne reste qu'à dessouder les contacts (perso je dessoude à 350° sauf pour les plages de masse à 410°)

Déboucher les trous à la pompe à dessouder ou avec de la tresse à dessouder.

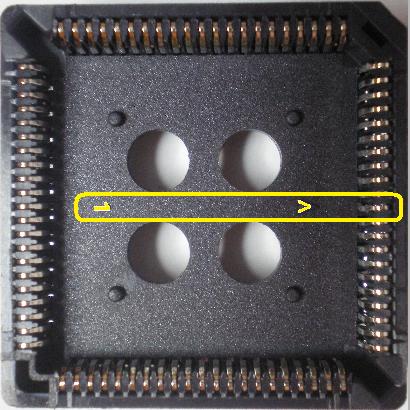

Insérer le nouveau support PLCC 84 broches. Attention au sens de montage !

Souder le nouveau support :

Nettoyer les soudures avec de l'alcool  isopropylique et remonter la carte mère.

Page rédigée par Sébastien LIGEZ - créée le 08/09/2013 - Dernière mise à jour le 15/09/2013 - Photos personnelles libres de droit.
